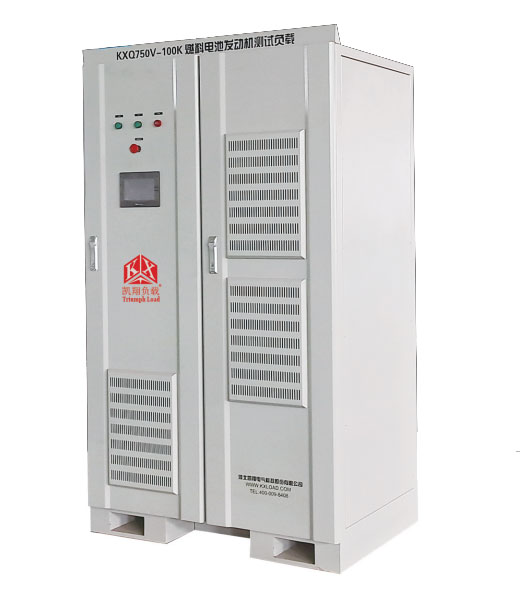

回饋式電子負載是一款針對燃料電池發動機系統、然料電池電堆、電力電子設備測試等使用的負載設備。本款產品是基于PWM雙向整流電路和寬范圍電壓轉換器構成,可以將電池的能量回饋電網,精度高、轉換效率高、響應速度快、通訊接口豐富、保護功能完善,可以有效減少試中的電能浪費。
燃料電池發動機系統測試料
電池電堆測試
充電柱測試
〉采用PⅧM整流技術,實現能量回饋電網,具有節能降耗、綠色環保等優勢。
〉響應速度快,≤10ms
〉具有恒流、恒壓、恒阻、恒功率、多種負載模式;
〉采用高速數字控制技術,負載精度達到0.1%FS;
〉具有多種通訊接口,可實現遠程操作、無人值守;
〉采用按鍵或七寸觸摸屏,操作便捷、顯示清晰;

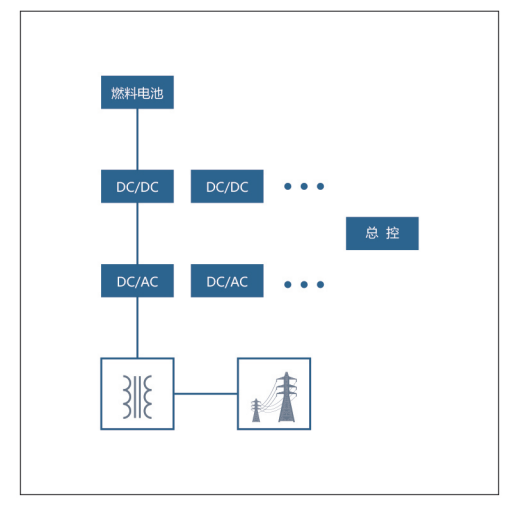

〉多相交錯式DCDC與三電平高效饋網工作模式,溫升低、運行可靠性高、使用壽命長。
〉采用模塊化設計,維護便利;
〉內置隔離變壓器,保證系統運行安全
1 多樣化通訊接口設計
回饋式電子負載可選擇恒流/恒壓/恒阻/恒功率工作模式,可以設定放電上限電壓、放電下限電壓及放電時間,當任一條件到達,負載自動中斷測試。
回饋式電子負載通訊接口標配CAN及RS485,選配網口。
適用CAN2.0B、 Modbus和TCP通訊協議。通過通訊接口與PC連接實現負載啟動、停止、設置運行參數等操作,并可實時查詢負載的運行狀態、運行參數值、報警信息,實現遠程操作、無人值守。

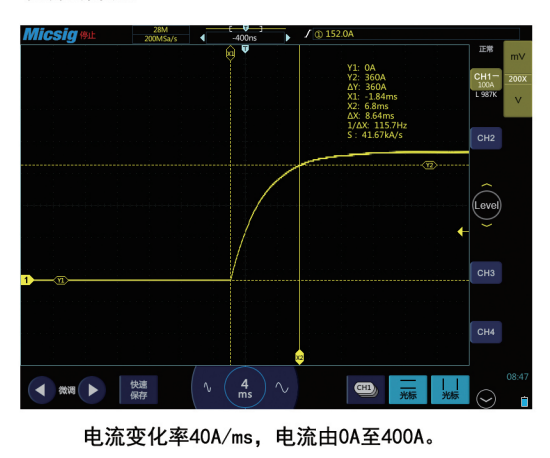

瞬態響應
回饋式電子負載電流響應快速(≤10ms),滿足各種工況測試需求。
模塊化設計
回饋式電子負載采用模塊化設計,后期維護簡便。
| 產品型號 | KXQ800-50KW | KXQ800-100KW | KXQ800-150KW | KXQ800-200KW | KXQ800-300KW | |
|---|---|---|---|---|---|---|
| 輸出電壓 | 15~800V | |||||
| 輸出電流 | 0- 300A | 0- 600A | 0- 900A | 0- 1200A | 0- 1800A | |
| 額定功率 | 50kw | 100KW | 150kw | 200kw | 300kw | |
| 交流特性 | 輸入方式 | 三相三線+地線（3L+PE） | ||||
| 電壓 | AC380V ± 10% | |||||
| 頻率 | 50hz± 5hz | |||||
| 功率因數 | ≥0.99 | |||||
| 總電流諧波 | ≤3% | |||||
| 直流特性 | 輸出精度 | ≤0.1%FS | ||||
| 源效應 | ≤0.1%FS | |||||
| 負載效應 | ≤0.1%FS | |||||
| 紋波 | ≤0.2%FS | |||||
| 響應時間 | ≤10ms(10%~90% 突加突卸) | |||||
| 回饋特性 | 交流電壓 | AC320~420V（允許電流范圍） | ||||
| 交流 頻率 | 45Hz~55Hz（允許電網范圍） | |||||
| 功率因 數 | ≥0.99 | |||||
| 總諧波含 量 | ≤3% | |||||
| 切換時間 | ≤10ms（+90%~-90%切換） | |||||
| 回饋功率 | 支持滿量程功率回饋 | |||||
| 通訊接口 | RS485(標配)、CAN(標配)、以太網(選配) | |||||
| 安全特性 | 絕緣電阻 | ≥20MΩ | ||||
| 耐壓性能 | 2000VDC測試1min,無飛弧,無擊穿 | |||||
| 接地電阻 | ≤100MΩ | |||||
| 噪聲 | ≤70dB | |||||
| 防護等級 | IP21(室內 ) | |||||
| 冷卻方式 | 強制風冷 | |||||
| 工作環境 | 環境溫度 | 0~45℃ | ||||
| 環境濕度 | 10%~90%（無凝露） | |||||
| 海拔高度 | ≤2000m | |||||
| 尺寸mm | 1200W*828.5D*2000H | 1200W*828.5D*2000H（兩臺并機） | ||||
負載箱廠家凱翔科技30年專業生產負載箱,假負載,交流負載柜,發電機組負載柜等,為數據中心、發電機組、船舶、核電、礦用逆功率、軍工航天新能源等行業提供一站式電源安全檢測方案。 本文版權所有河北凱翔電氣科技股份有限公司，轉載請注明出處：http://52taobaobao.com/Products/927.html
